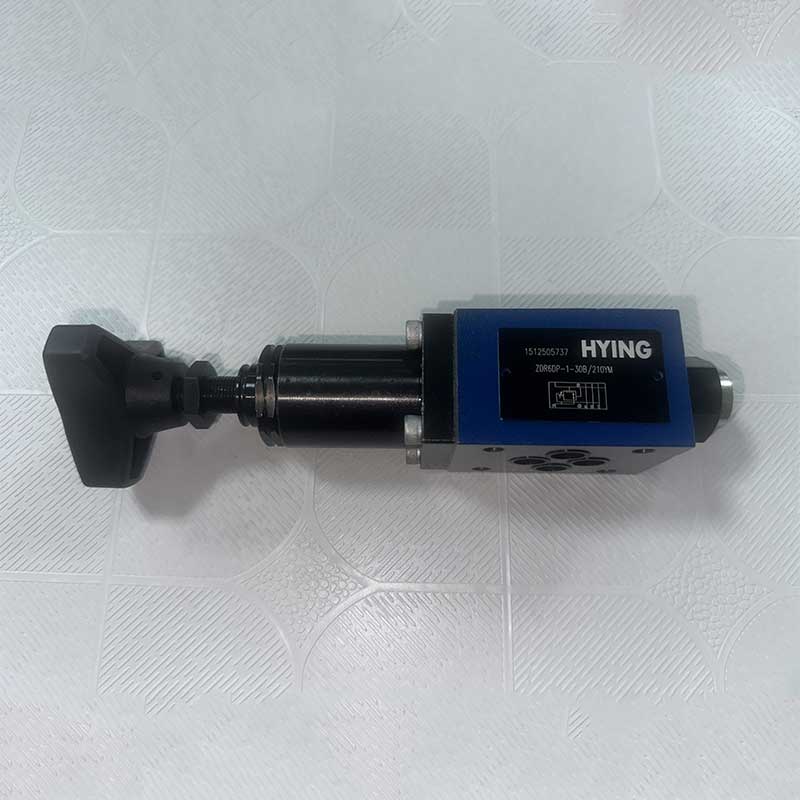

Надставляемый редукционный клапан ZDR6DP1-30B-210YM
ZDR6DP – это надставляемый трёхлинейный редукционный клапан прямого действия типоразмера NG06. Устанавливается над или под распределительным клапаном. Назначение: ответвление от главной магистрали высокого давления отдельной низконапорной ветви для обеспечения стабильного низкого давления в контурах зажимных цилиндров, смазки, технологических приспособлений и цепей управления, независимо от колебаний давления в основной гидросистеме.
Описание
маркер
Описание продукта
ZDR6DP – это надставляемый трёхлинейный редукционный клапан прямого действия типоразмера NG06. Устанавливается над или под распределительным клапаном. Назначение: ответвление от главной магистрали высокого давления отдельной низконапорной ветви для обеспечения стабильного низкого давления в контурах зажимных цилиндров, смазки, технологических приспособлений и цепей управления, независимо от колебаний давления в основной гидросистеме. Оснащён встроенной предохранительной защитой – при превышении давления во вторичном контуре происходит автоматический слив масла на возврат.
Основные технические параметры
Номинальный диаметр: 6 мм (NG06)
Диапазон вторичного регулирования давления: 0,6–21 МПа
Максимальный расход: 30 л/мин (серия 30)
Максимальное допустимое давление в главном масляном контуре: 31,5 МПа
Управляющее масло: внутреннее питание Y; слив масла: внешний слив M
Тип монтажа: накладной, непосредственное наложение клапанного блока, не требует отдельной опорной плиты
Рабочая среда: противоизносное гидравлическое масло HLP32/46, температура масла от -20 до +60 °C
Масса: около 0,8 кг
