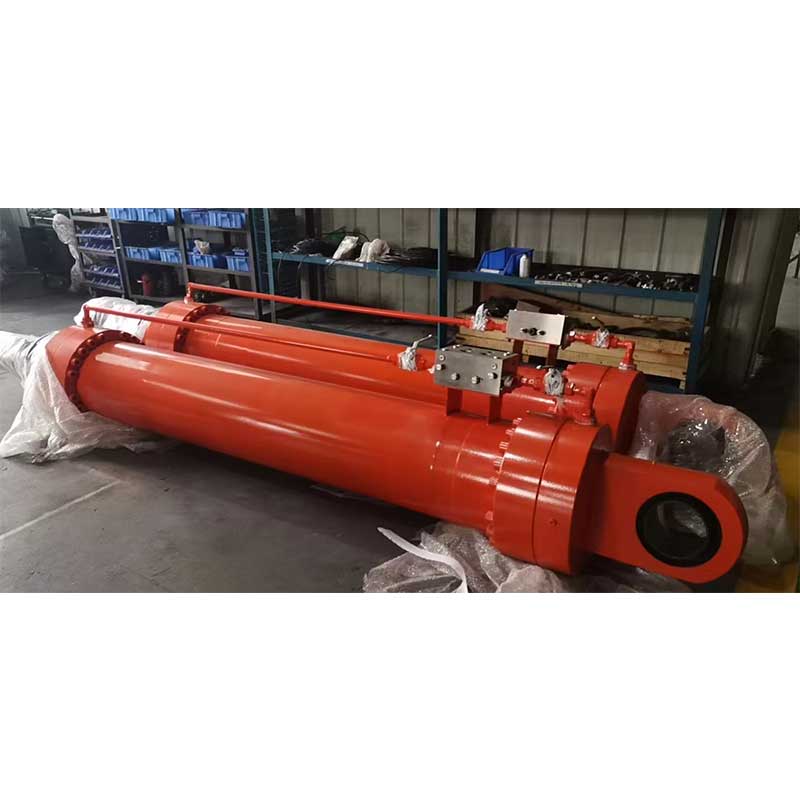

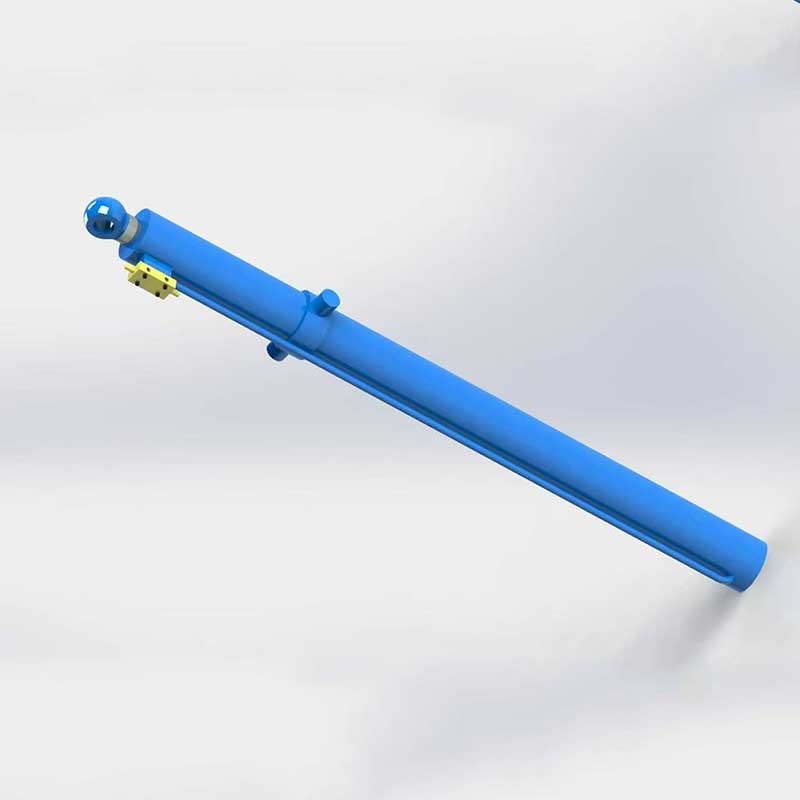

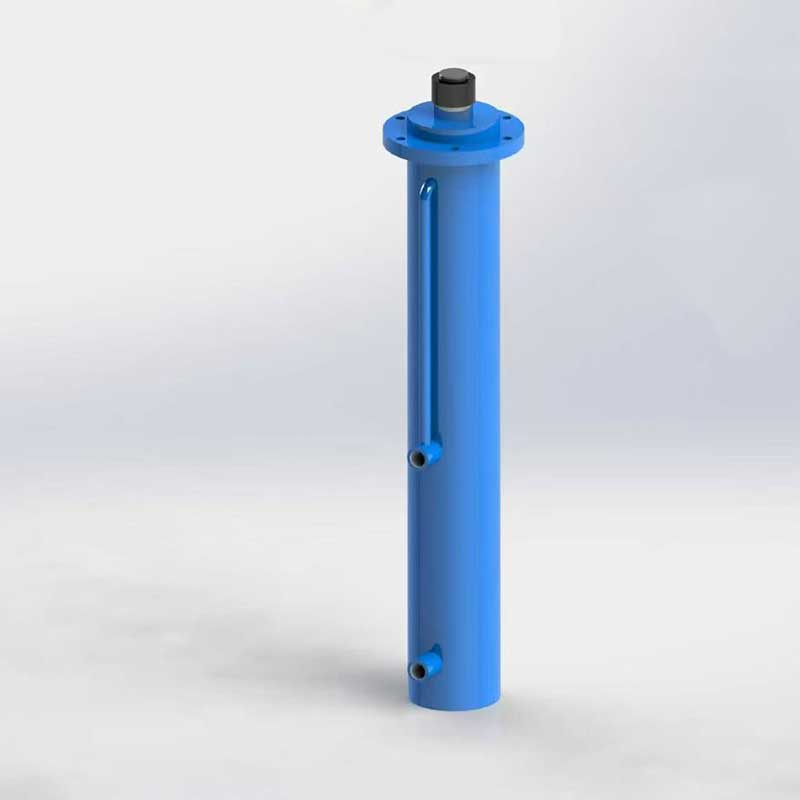

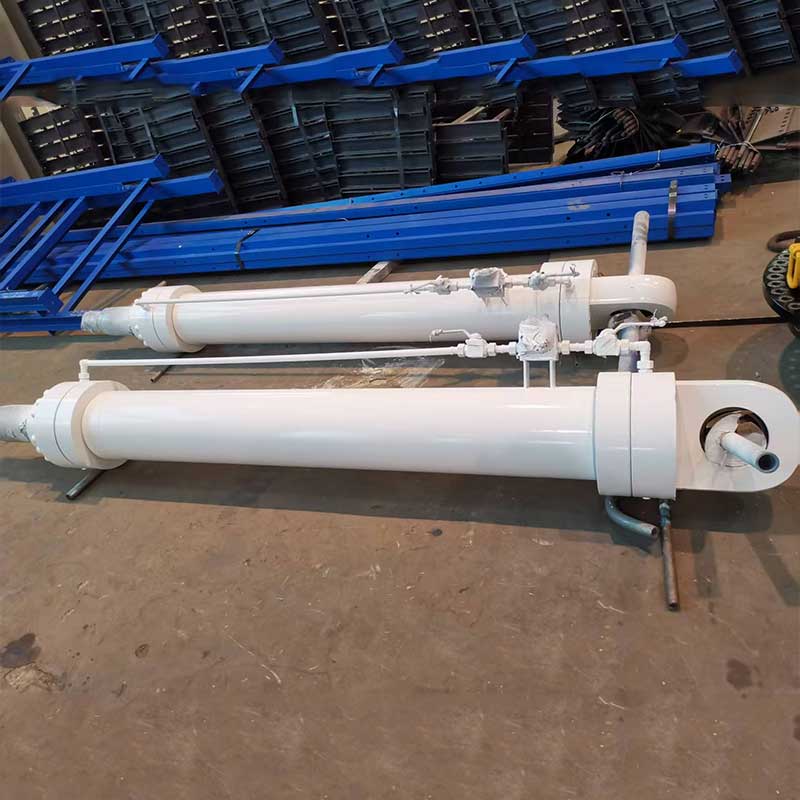

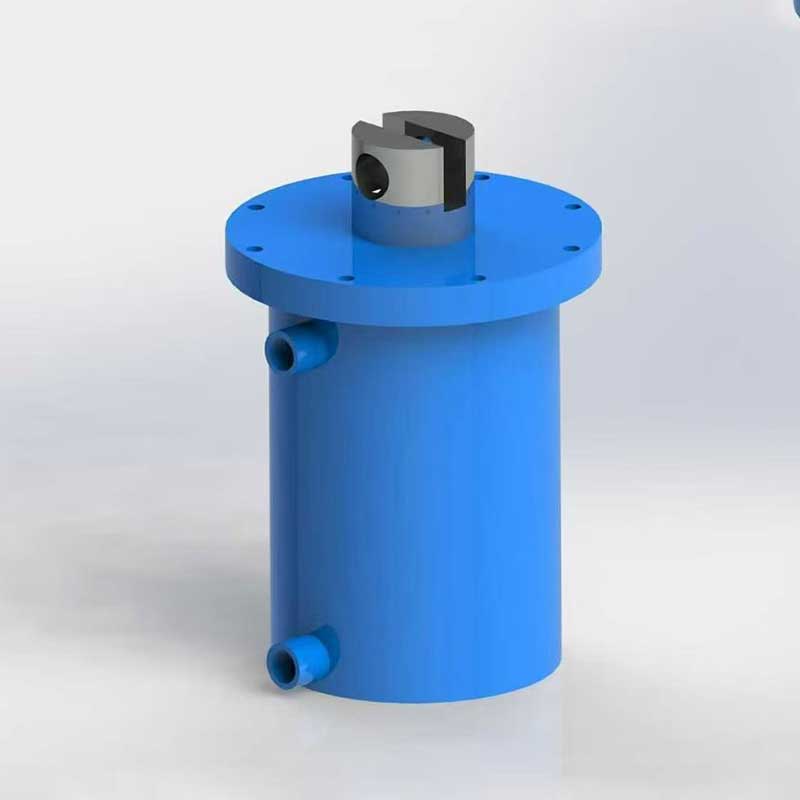

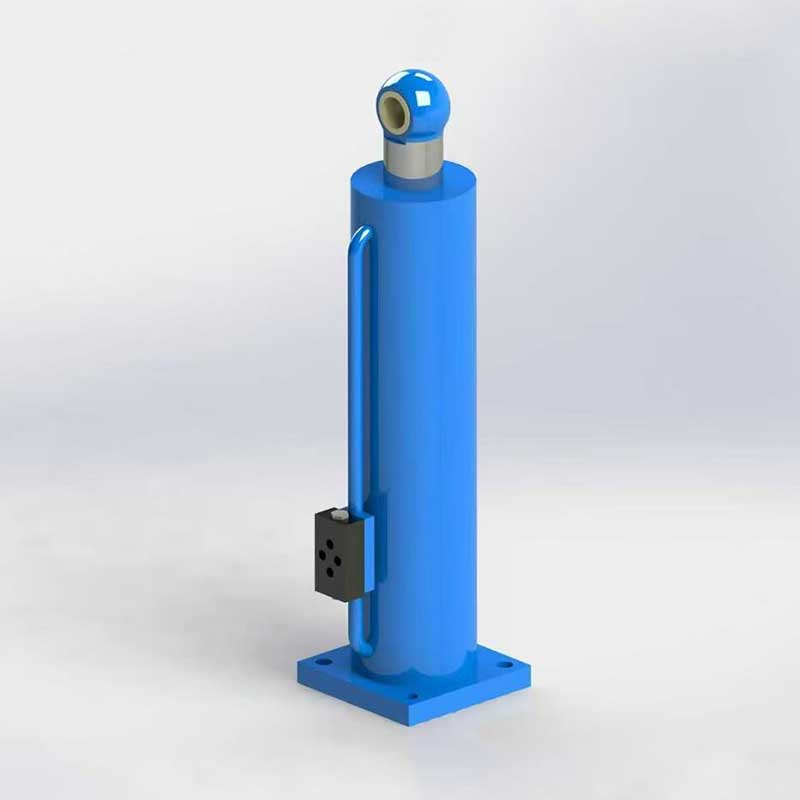

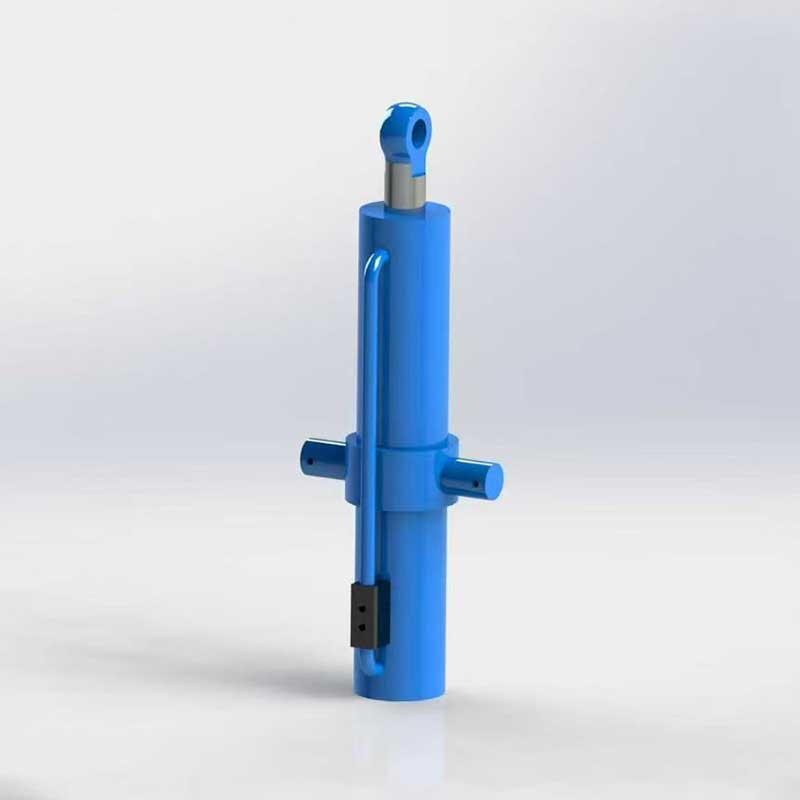

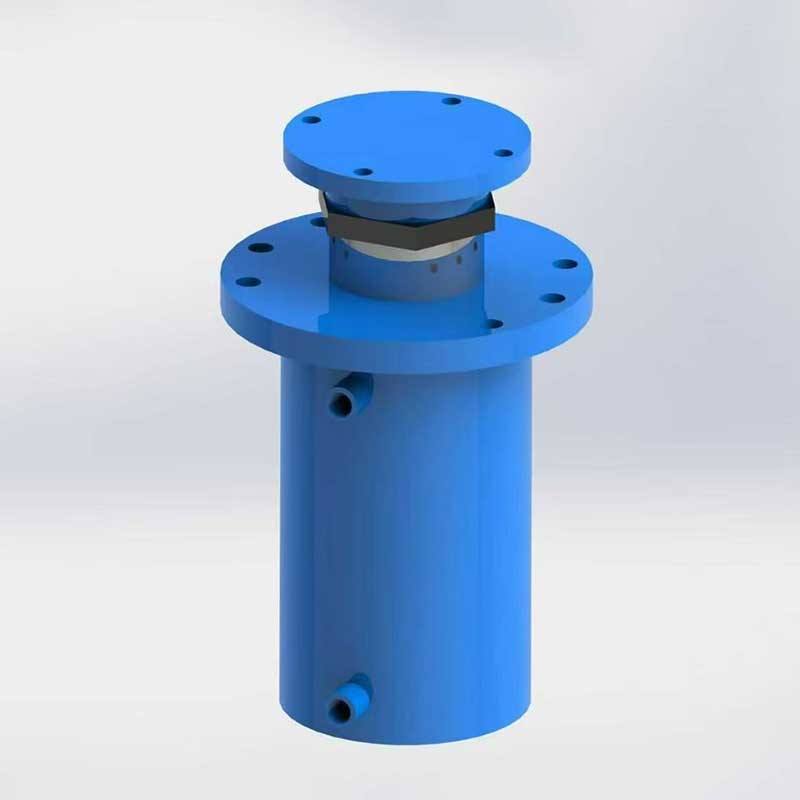

Гидравлический цилиндр
Одностороннего действия цилиндр: давление подается только в одну камеру; выдвижение происходит за счет давления масла, а втягивание — за счет собственного веса или пружины; широко используется в подъемных цилиндрах и небольших зажимных цилиндрах.
Описание
маркер
По принципу действия
Одностороннего действия цилиндр: давление подается только в одну камеру; выдвижение происходит за счет давления масла, а втягивание — за счет собственного веса или пружины; широко используется в подъемных цилиндрах и небольших зажимных цилиндрах.
Гидравлический цилиндр двойного действия (наиболее универсальный): под давлением масло поступает как в камеру без штока, так и в камеру со штоком; выдвижение и втягивание осуществляются за счет гидравлического привода; широко используются в станках, литьевых машинах, зажимных устройствах и автоматизированном оборудовании.
По конструкции
Цилиндры с тяговым штоком: низкое давление, средная нагрузка, стандартные и универсальные, удобны в монтаже и демонтаже;
Инженерные цилиндры для тяжелых условий эксплуатации: кованый цилиндр, утолщенный фланец, высокое давление 315 бар; используются в строительной технике и оборудовании для литья под давлением;
Тонкостенные цилиндры / миниатюрные цилиндры: компактная установка в зажимных приспособлениях, монтируются рядом с гидравлическим блоком;
Многоступенчатые телескопические цилиндры: подъем грузовых автомобилей, подъемно-опускающие платформы;
Сервоприводные прецизионные цилиндры: в сочетании с пропорциональным клапаном обеспечивают высокую точность позиционирования и низкий коэффициент трения.
Основная конструкция (стандартный гидроцилиндр двойного действия)
Корпус цилиндра:выдерживает высокое давление, изготовлен из бесшовной стальной трубы 45# / хонингованной трубы; для систем с давлением 315 бар внутренняя поверхность должна быть подвергнута высокоточному хонингованию;
Поршень:разделяет камеры со штоком и без штока, оснащен уплотнительными кольцами и направляющими;
Шток поршня:хромированный, антикоррозионный и износостойкий, обеспечивает выходное усилие;
Крышки, тяги / фланцы:обеспечивают герметичность корпуса цилиндра;
Уплотнения: уплотнительные кольца типа O-ring, уплотнения Stelflex, уплотнительные кольца Gleitring; для высокого давления 315 бар используются композитные уплотнения из PTFE;
Направляющие втулки, пылезащитные кольца: предотвращают попадание внешней пыли;
Масляные патрубки A, B: подключаются к выходным каналам переключающего клапана масляного блока.
связаться с нами
Сопутствующие популярные продукты

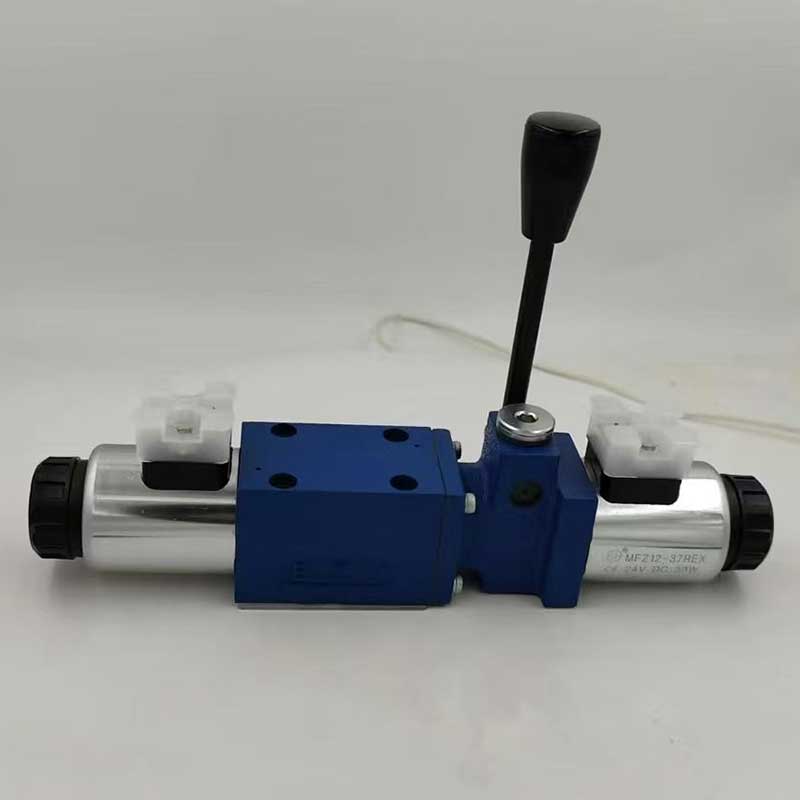

Комбинированный ручной и электромагнитный переключающий клапан 4WEMM6E-CG24N9Z5L
4WEMM6E-CG24N9Z5L Полный технический обзор трёхпозиционного четырёхходового распределителя с комбинированным управлением (электромагнит + ручной привод)

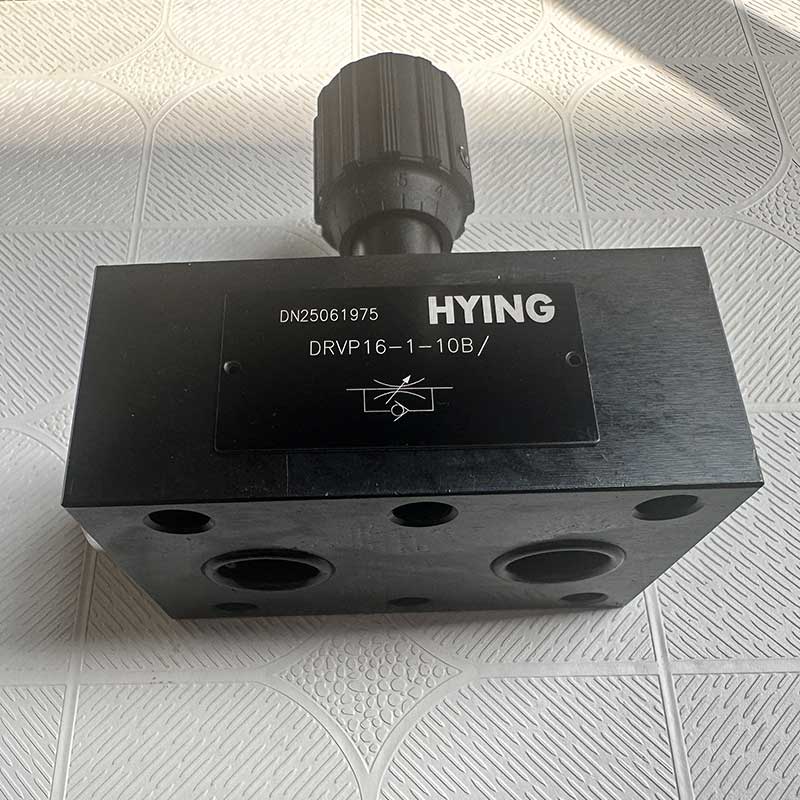

DRVP16-1-10B Трубный дроссельно-запорный клапан с обратным клапаном
DRVP16-1-10B Пластинчатый дроссельно-запорный клапан с обратным клапаном (Huade / Rexroth, серия 10, стандартное исполнение)

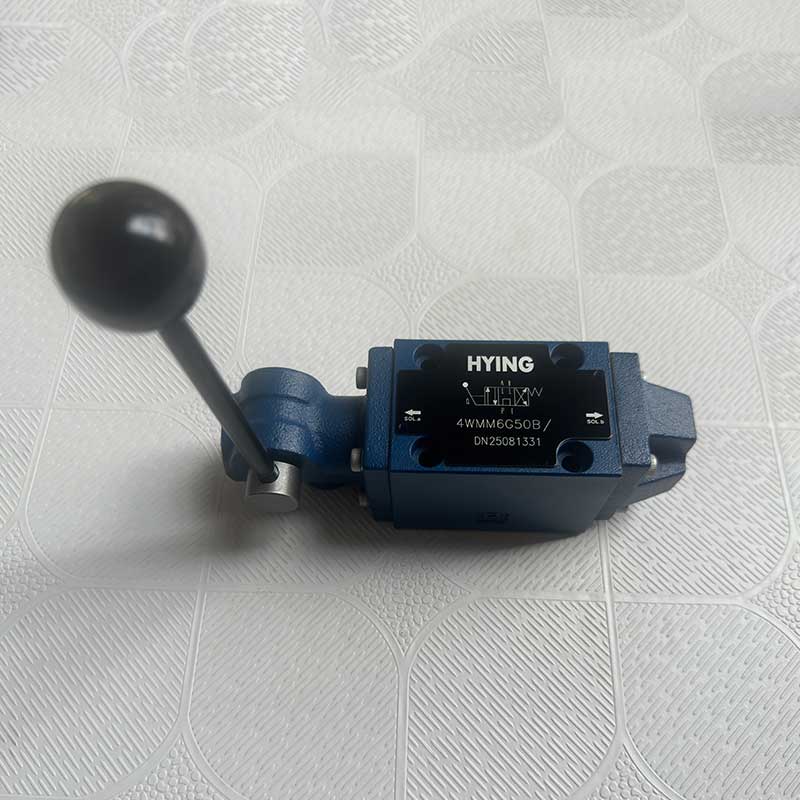

Ручной переключающий клапан 4WMM6G50B
4WMM6G50B Трёхпозиционный четырёхходовой ручной распределитель (стандарт взаимозаменяемости Хуадэ / Rexroth)

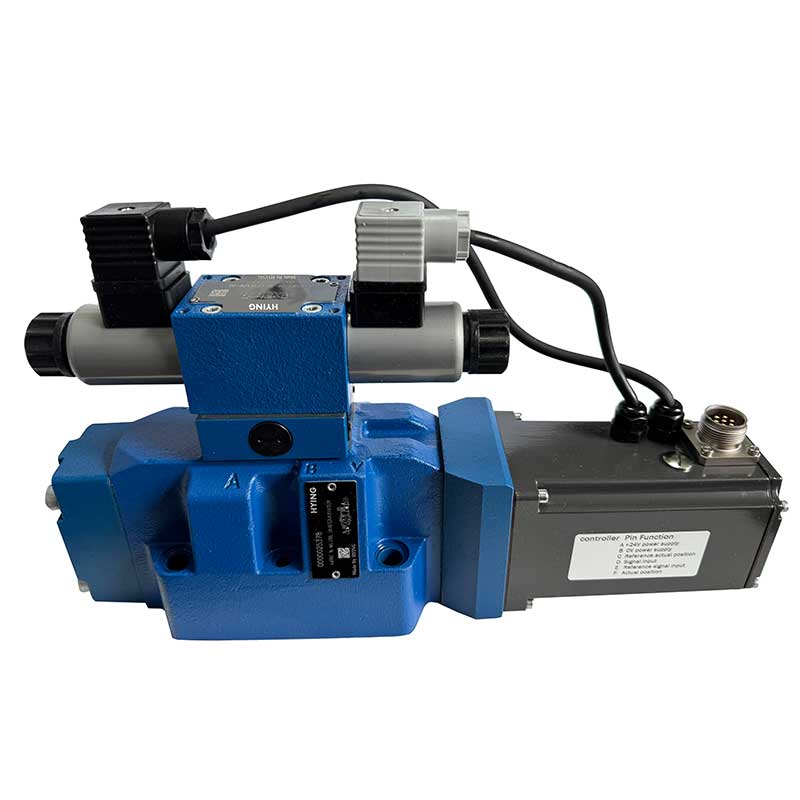

Электрогидравлические пропорциональные распределительные клапаны 4WRAP6W7-04-30=G24K4-M=00 и 4WRKE16W6-200L-3X-6EG24K31-A1D3M
Расшифровка модели (по стандартному разделению производителя / символ = эквивалентен /) 4WRAP 6 W7 – 04 – 30 = G24 K4 – M = 00

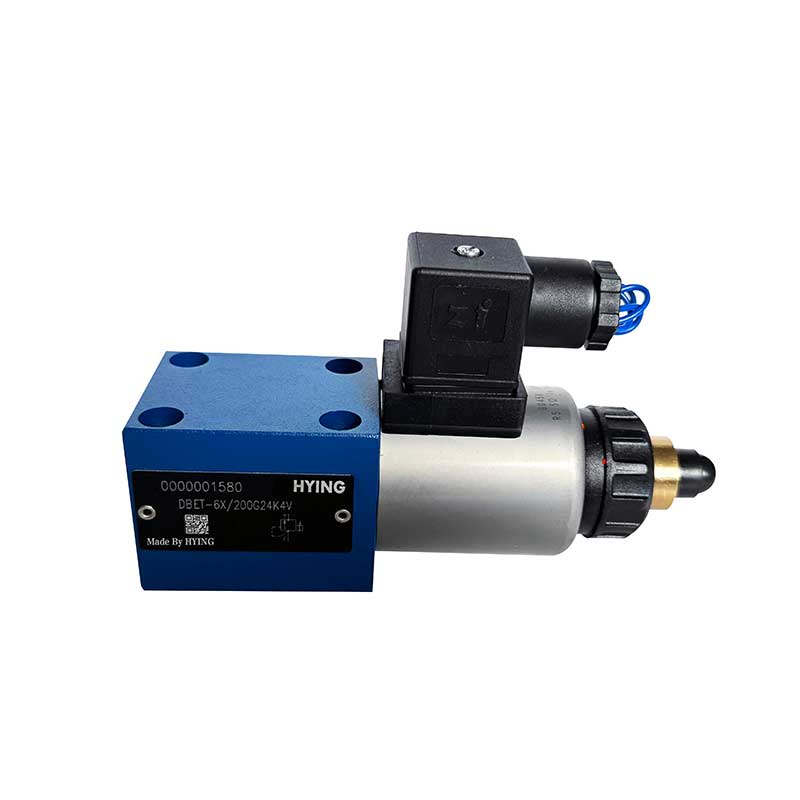

Пропорциональный предохранительный клапан прямого действия DBET-6X200G24K4V
DBET: D = прямодействующий; B = перепускной клапан; E = без встроенной усилительной платы (требуется подключение внешнего пропорционального усилителя); T = конструкция клапана с панельным креплением (коническое уплотнение, нулевая утечка)

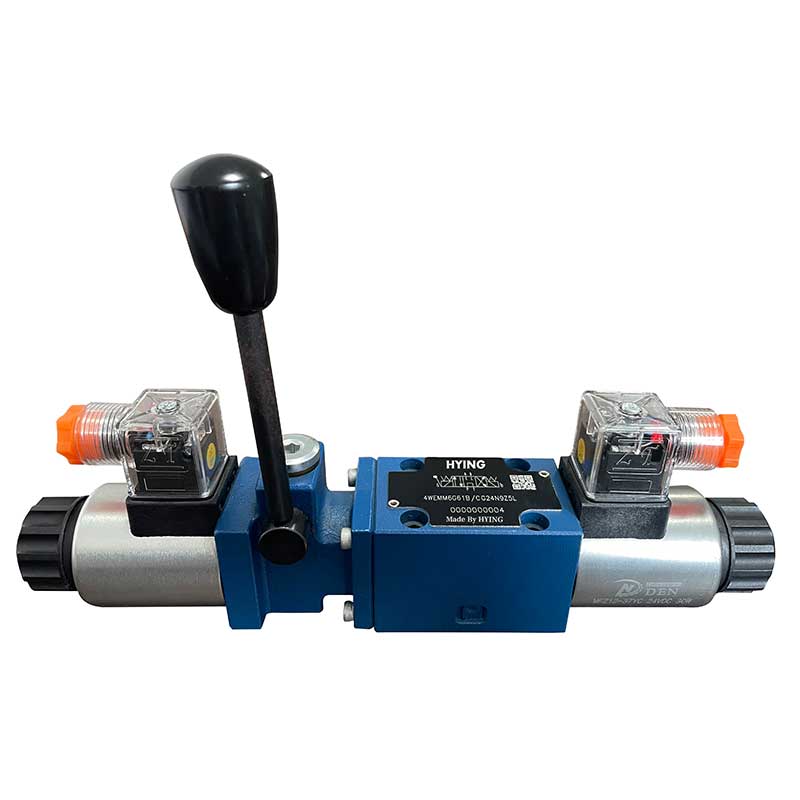

Комбинированный переключающий клапан с ручным управлением 4WEMM6G61B-CG24N9Z5L
4WEMM6G61B-CG24N9Z5L Полный технический обзор трёхпозиционного четырёхходового электромагнитного распределителя с комбинированным управлением (взаимозаменяемая модель производства Хуадэ / Rexroth)

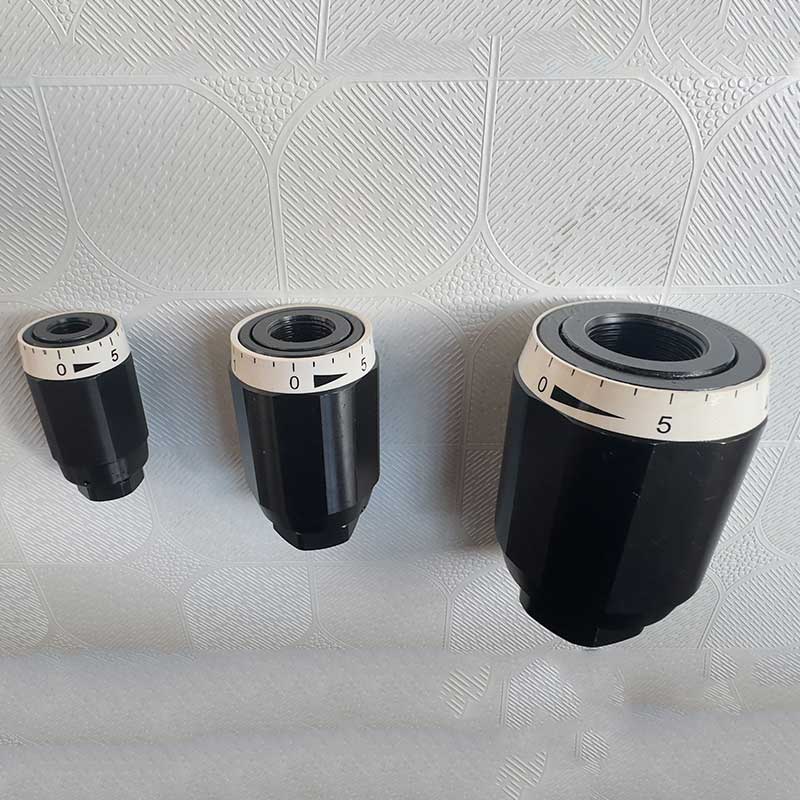

MK6-MK8-MK15 Трубный дроссельно-запорный клапан двустороннего действия
MK6 / MK8 / MK15 Трубные дроссельные клапаны с обратным клапаном (стандарт Rexroth / Huade, серии MG/MK)

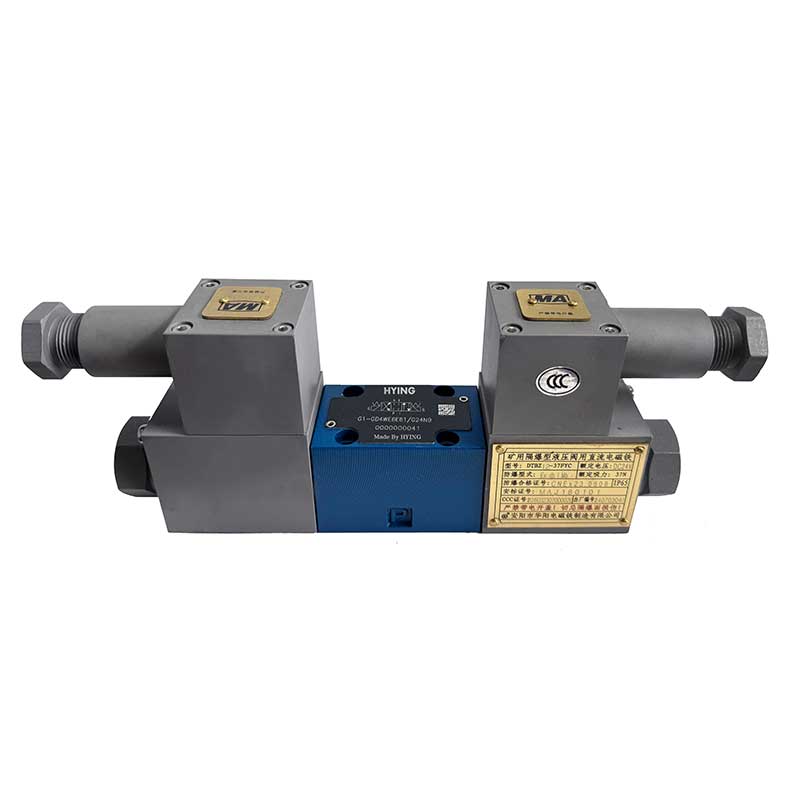

Взрывозащищенный электромагнитный переключающий клапан G1-GD4WE6E61B-G24N9Z5L
G1-GD4WE6E61B-G24N9Z5L Полный технический обзор взрывозащищённого электромагнитного распределителя

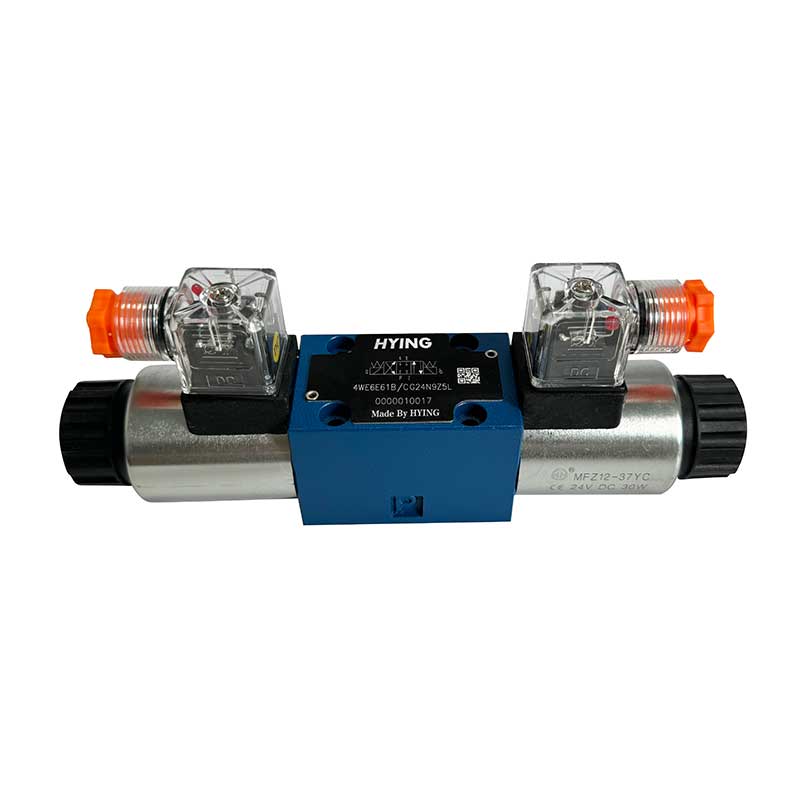

Электромагнитный гидропереключатель 4WE6E61B-CG24N9Z5L
4WE6E61B-CG24N9Z5L Полный технический обзор электромагнитного распределителя с прямым управлением и мокрым электромагнитом производства Хуадэ
Гидравлический клапан

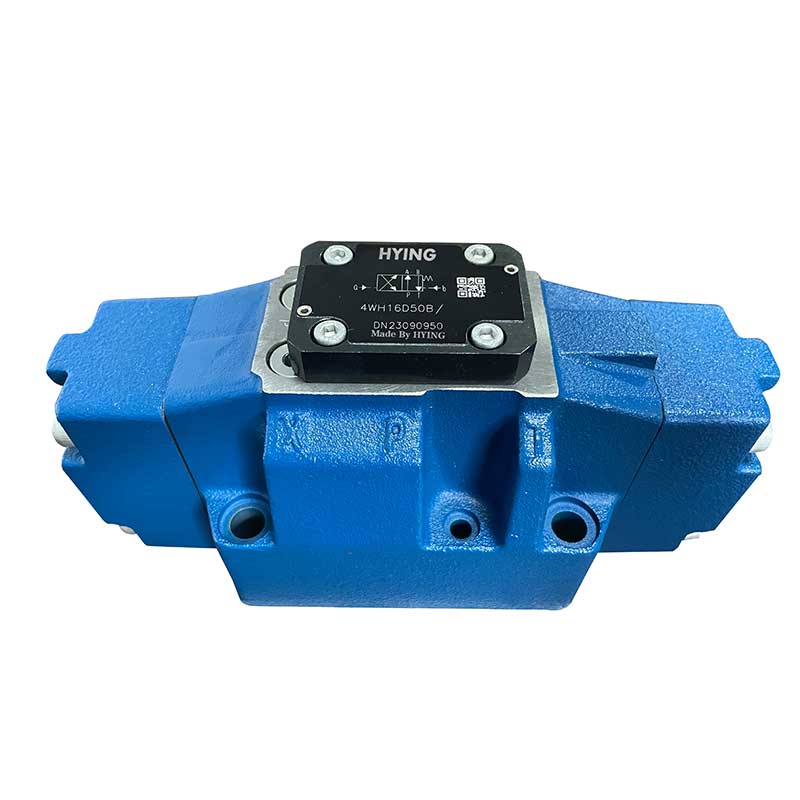

4WH16D50B Гидроуправляемый распределитель (чисто гидравлический главный клапан серии WH по стандарту Хуадэ / Rexroth)

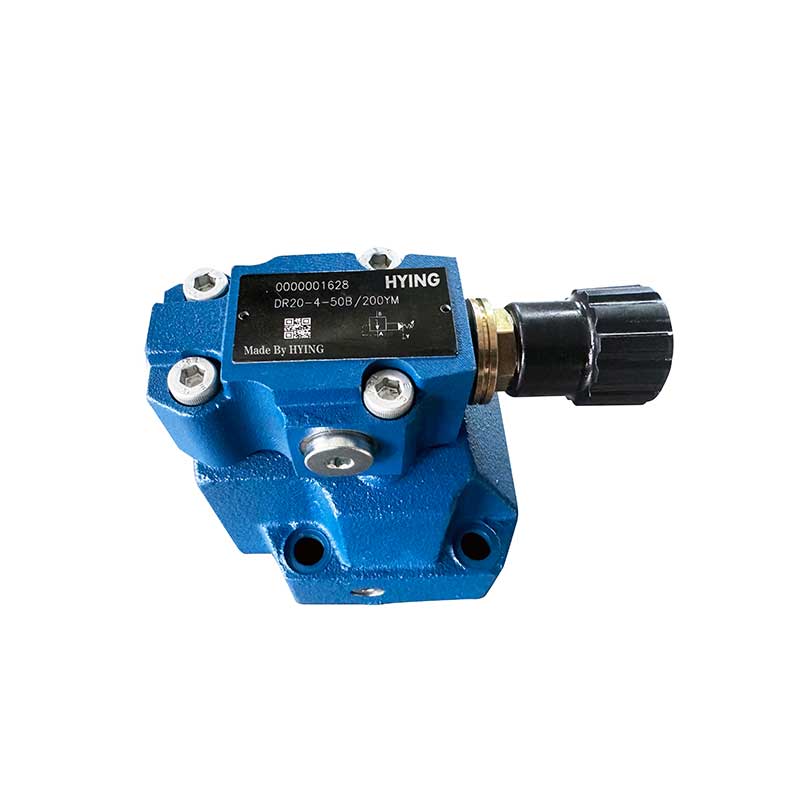

Редукционный клапан DR20-4-50B-200YM
DR: пилотный редукционный клапан, монтаж на отдельном масляном блоке с опорной плитой (не допускается установка в стопку) 20: номинальный диаметр NG20 (20 мм, монтажная поверхность по стандарту ISO 4401)
Пилотный электромагнитный перепускной клапан DBW20B-1-50B-315CG24N9Z5L
DBW20B относится к пилотным электромагнитным предохранительным клапанам с двухступенчатой конструкцией, монтаж пластинчатый по стандарту ISO4401. В корпусе клапана интегрированы: основной предохранительный клапан + встроенный трёхходовой двухпозиционный электромагнитный распределительный элемент мокрого типа сверху.

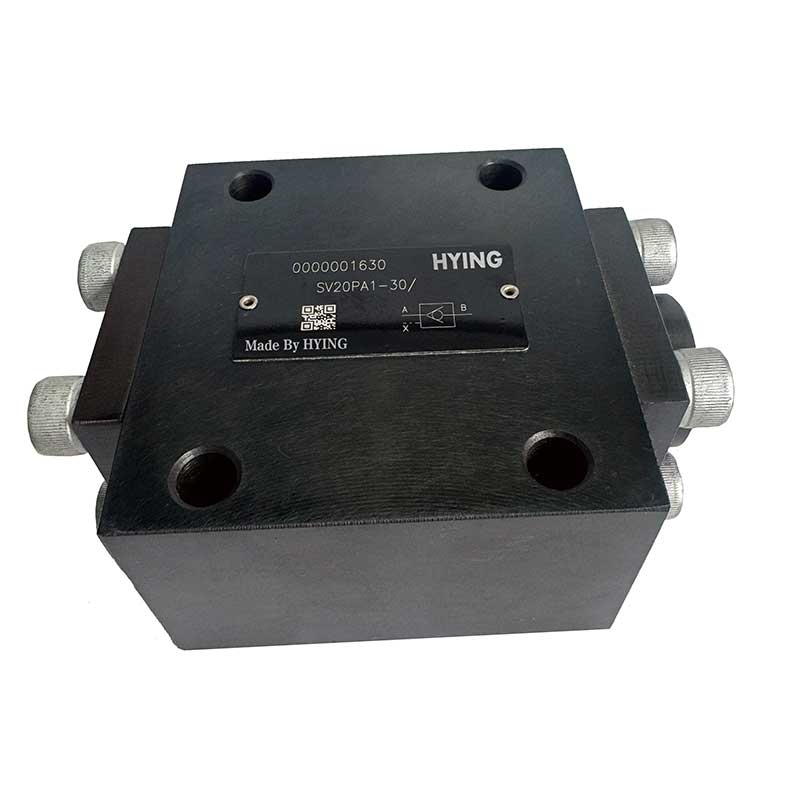

Гидроуправляемый обратный клапан SV20PA1-30B
SV20PA1-30B Полный технический обзор пластинчатого гидроуправляемого обратного клапана (односторонний гидрозамок)
Пропорциональный предохранительный клапан
DBEM20-7X/200YG24K4V пилотный пропорциональный предохранительный клапан – гидравлический клапан управления давлением китайского производства под брендом HYING. Устанавливается на стандартную плиту NG20 посадочного размера. Является функциональным аналогом клапанов серии Rexroth того же типоразмера.
Накладной предохранительный клапан ZDB10VP-1-40B-315
ZDB10VP — накладной пилотный предохранительный клапан, условный проход NG10, однозолотниковый. Функция VP означает перелив P→T, ограничение давления только в линии главного входа P.

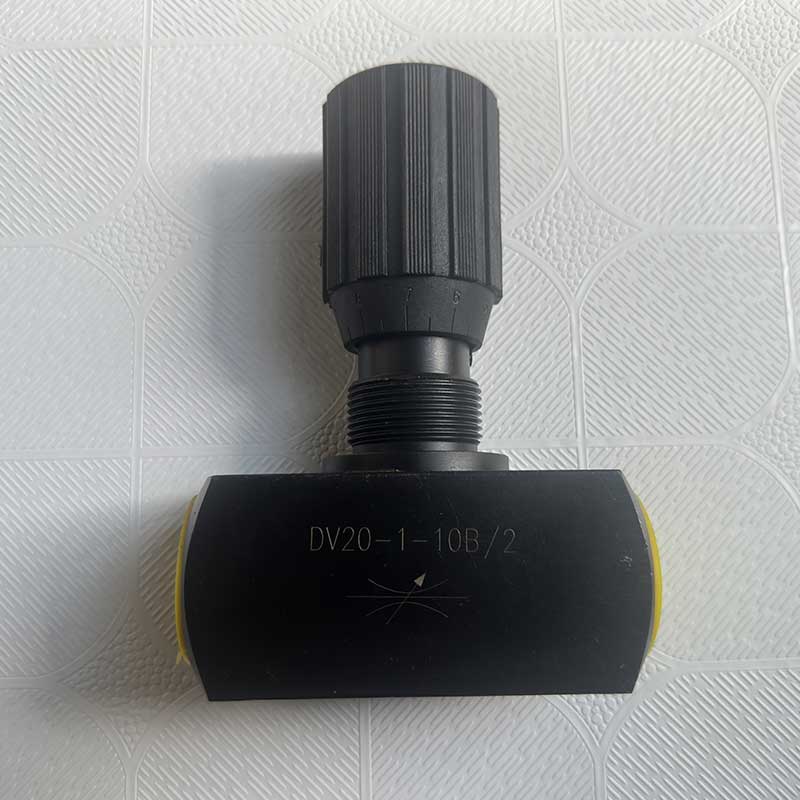

DV20-1-10B-2 Дроссельно-запорный клапан
