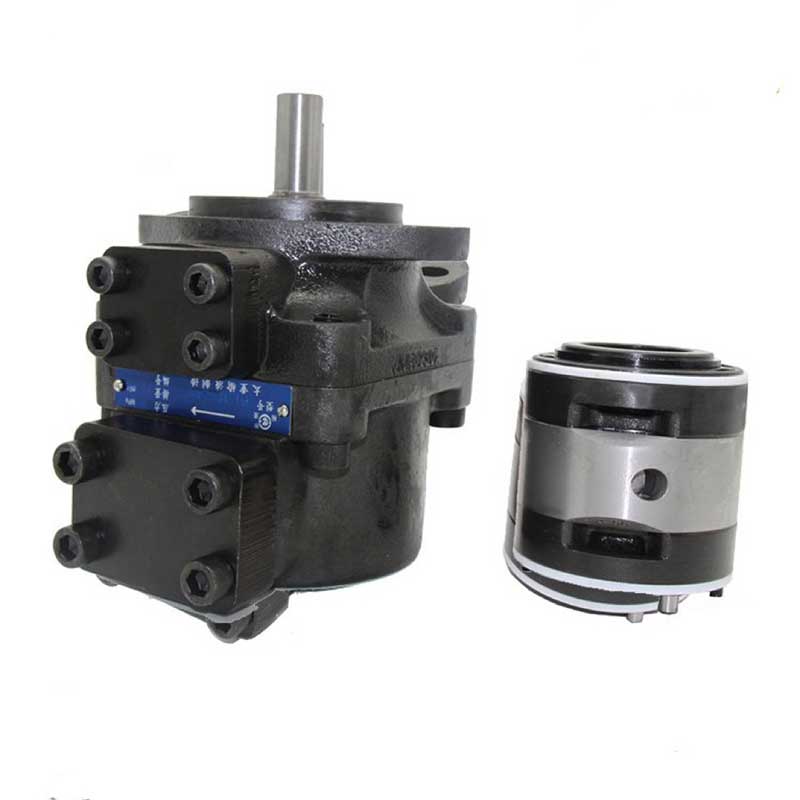

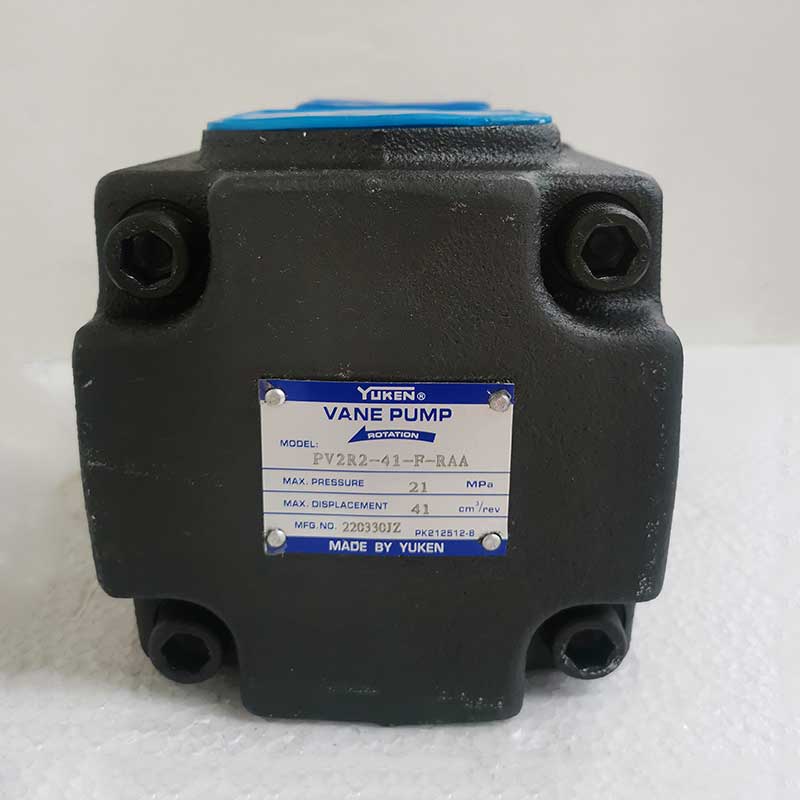

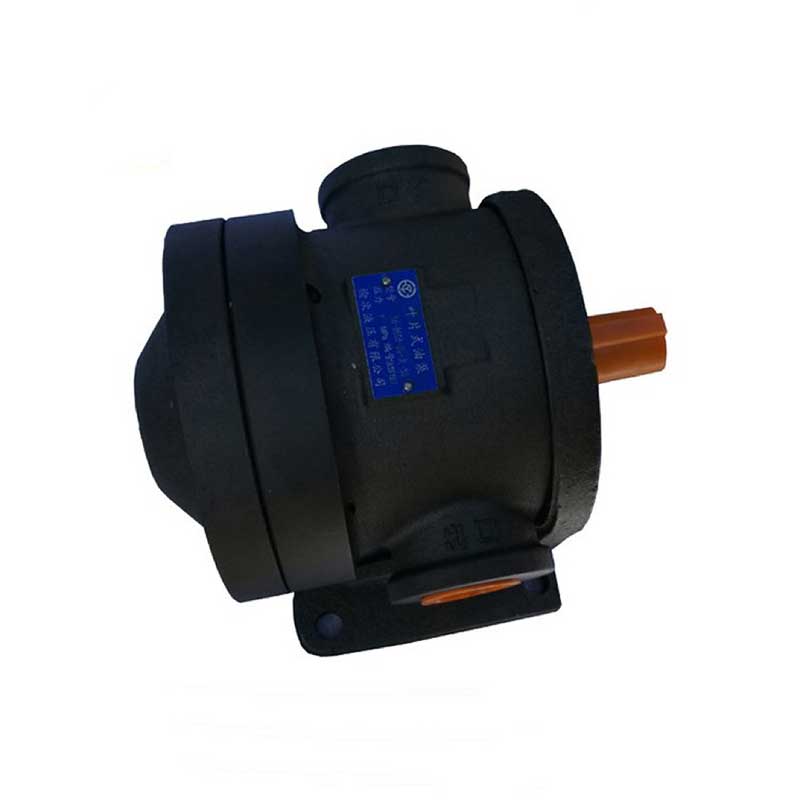

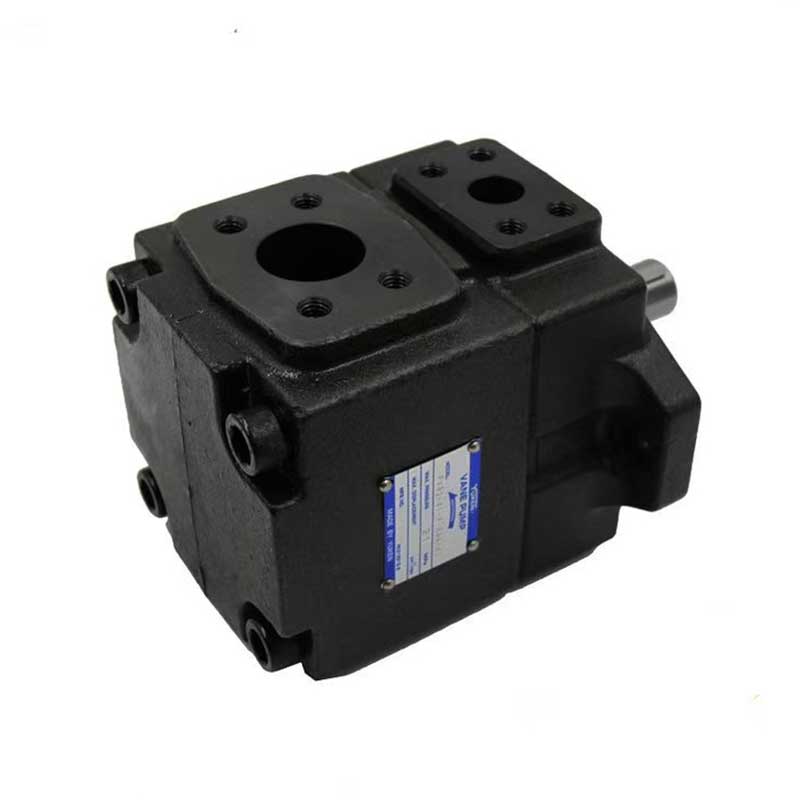

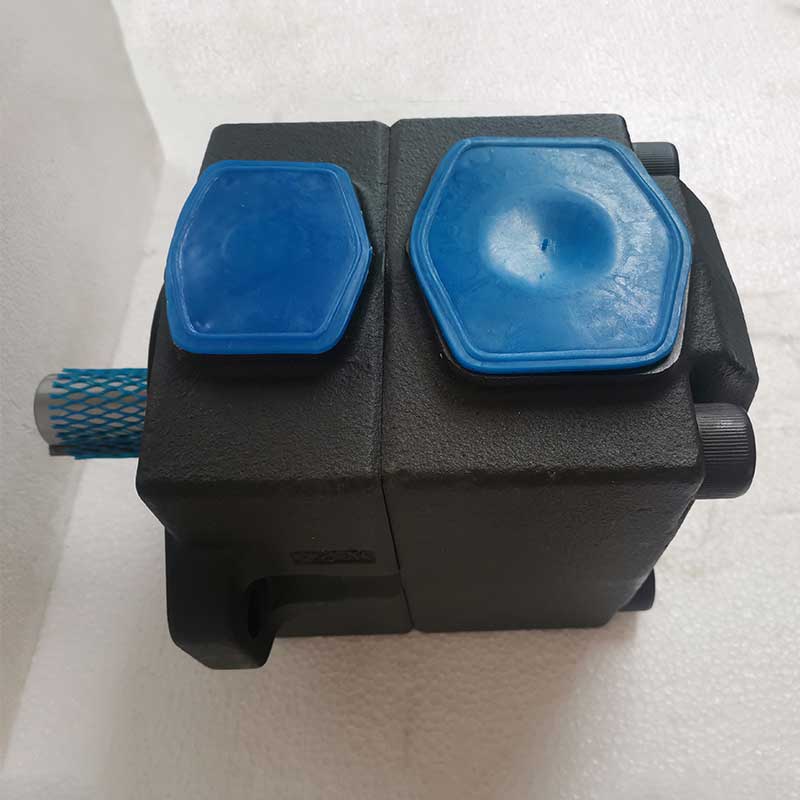

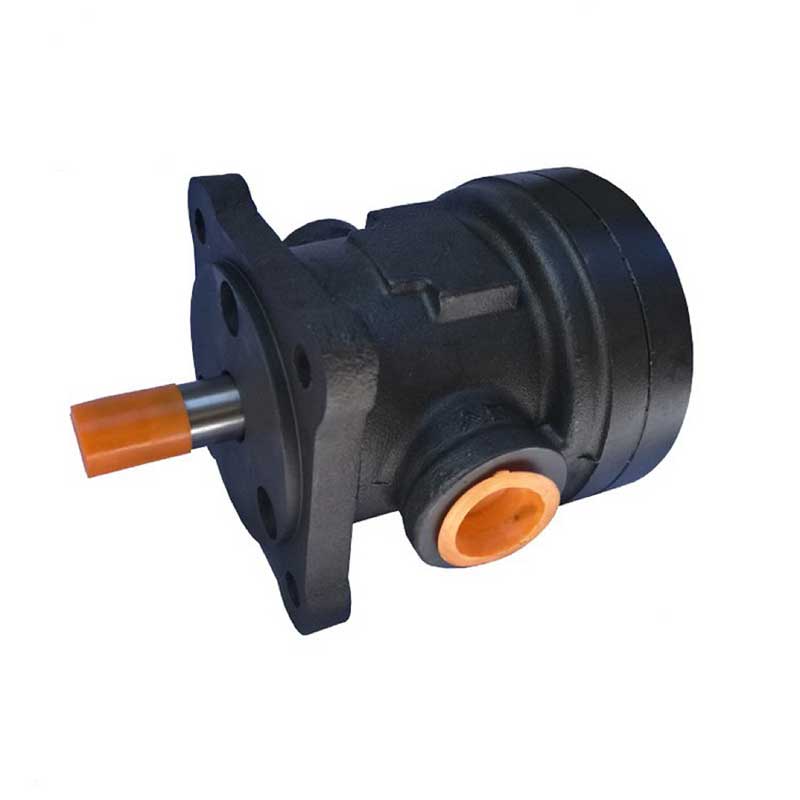

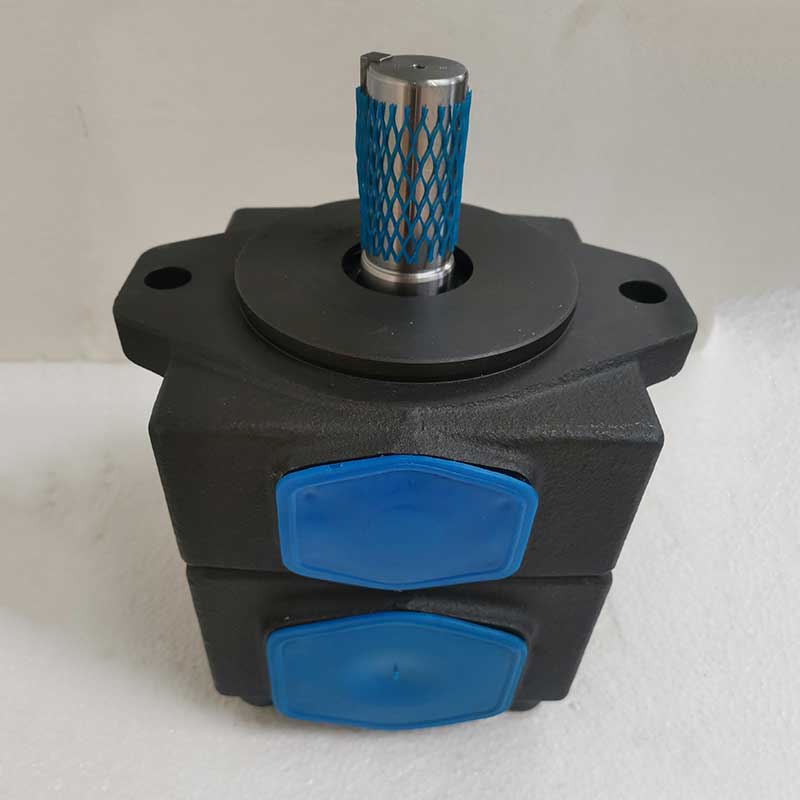

Лопастный насос
Лопастный насос является распространённым силовым насосом в гидравлических системах. Работает за счёт вращения выдвижных лопастей, размещённых в пазах ротора, которые прижимаются к внутренней поверхности статора, изменяя замкнутый объём для обеспечения всасывания и нагнетания масла.
Описание
маркер
Основное определение
Лопастный насос является распространённым силовым насосом в гидравлических системах. Работает за счёт вращения выдвижных лопастей, размещённых в пазах ротора, которые прижимаются к внутренней поверхности статора, изменяя замкнутый объём для обеспечения всасывания и нагнетания масла. Подразделяется на лопастные насосы постоянной производительности и лопастные насосы переменной производительности. Широко применяется в условиях среднего давления и пониженного уровня шума.
Принцип работы
Основные элементы: ротор, лопасти, статор, распределительный диск, корпус насоса.
Электродвигатель приводит во вращение ротор, лопасти под действием центробежной силы и давления масла выдвигаются из пазов и прижимаются к внутренней криволинейной поверхности статора.
Внутренняя поверхность статора выполнена в виде эллиптической или круглой криволинейной поверхности:
На участках увеличения объёма создаётся разрежение, и масло всасывается.
На участках уменьшения объёма масло вытесняется, создавая давление на выходе.
Распределительные диски с обеих сторон разделяют всасывающее и нагнетательное отверстия, обеспечивая непрерывную подачу масла.
Два основных типа
Лопастной насос двойного действия постоянной производительности (наиболее распространённый)
Внутренняя поверхность статора выполнена в форме эллипса, за один оборот ротора происходит 2 цикла всасывания и 2 цикла нагнетания.
Расход на выходе постоянный и не регулируется.
Радиальные нагрузки на ротор сбалансированы, износ минимален, срок службы увеличен.
Номинальное давление: от 6,3 до 16 МПа.
Область применения: термопластавтоматы, металлорежущие станки, автоматизированные гидростанции.
Лопастной насос однократного действия переменной производительности
Внутренняя поверхность статора выполнена в форме правильной окружности, статор может смещаться эксцентрично относительно ротора. Изменение величины эксцентриситета позволяет регулировать подачу насоса.
Чем больше эксцентриситет, тем выше подача. При нулевом эксцентриситете подача масла отсутствует.
Оснащён встроенной системой обратной связи по давлению: при повышении давления автоматически уменьшается подача, что обеспечивает энергосбережение.
Ротор испытывает односторонние радиальные нагрузки, рабочее давление несколько ниже, чем у насоса двойного действия.
Область применения: малогабаритные гидростанции, листогибочные прессы, зажимные устройства в станочных приспособлениях.
