Разгрузочный перепускной клапан DA20-1-30B-160
DA20 относится к пластинчатым пилотным предохранительным клапанам с разгрузкой, большой условный проход NG20. В корпусе клапана интегрирована трёхкомпонентная конструкция: основной предохранительный клапан + пилотный регулировочный узел + встроенный обратный клапан в монтажной плите. Без электромагнитного управления (DAW — с электромагнитом).
Описание
маркер
Описание продукта
DA20 относится к пластинчатым пилотным предохранительным клапанам с разгрузкой, большой условный проход NG20. В корпусе клапана интегрирована трёхкомпонентная конструкция: основной предохранительный клапан + пилотный регулировочный узел + встроенный обратный клапан в монтажной плите. Без электромагнитного управления (DAW — с электромагнитом). Переключение между загрузкой и разгрузкой насоса осуществляется автоматически в зависимости от давления в системе, без электрического управляющего сигнала.
Полные основные технические параметры
| Параметр | Техническая характеристика |
| Номинальный проход | NG20 (20 мм) |
| Номинальный расход | 400 л/мин |
| Максимальный верхний предел настройки давления | 16 МПа (160 бар) |
| Диапазон настройки давления | 0,6…16 МПа |
| Встроенный перепад давления переключения | 15…17 % (разгрузка → автоматическая загрузка) |
| Расположение обратного клапана | Встроен в специальную монтажную плиту, блокирует обратный поток A→P |
| Способ подвода управления | внутренний (от давления в полости A) |
| Способ слива | внешний слив через дренажный порт Y в пружинной камере, отдельный трубопровод к баку |
| Дистанционное управление | порт X, позволяет подключать внешний вставной предохранительный клапан DBD для дистанционной настройки давления |
| Материал уплотнения | NBR (бутадиен-нитрильный каучук) |
| Рабочая жидкость | HLP32/HLP46 — минеральные гидравлические масла |
| Рабочая температура масла | –20…+70 °C |
| Требуемая чистота масла | Класс NAS 9 и выше, фильтрация ≥ 25 мкм |
| Способ монтажа | отдельный пластинчатый масляный блок, с монтажной плитой NG20 |
| Резьба портов | P/A: G1/2; T: G3/4; X/Y: G1/4 |
| Полная масса | ≈ 5,3 кг |
| Крепёжные болты | M16×45 (4 шт., равномерная затяжка по диагонали) |
связаться с нами
Сопутствующие популярные продукты
Редукционный клапан DR10DP2-40-210YM
DR10DP — это трехходовой редукционный клапан прямого действия с проходным диаметром NG10 и отдельной монтажной плитой (в отличие от каскадного редукционного клапана ZDR), оснащенный встроенным обратным клапаном; назначение: отвод из высоконапорного магистрального контура системы отдельного стабилизированного низконапорного контура, давление в котором не зависит от колебаний давления в основной системе; клапан оснащен встроенной защитой от избыточного давления на вторичной стороне и подходит для автономных редукционных контуров с большим расходом.
Пропорциональный распределительный клапан прямого действия
4 – четырёхходовой клапан (главные порты P, T, A, B) WR – пропорциональный распределительный клапан прямого действия (без пилотной ступени, электромагниты непосредственно перемещают золотник)
Пропорциональный предохранительный клапан
DBEM20-7X/200YG24K4V пилотный пропорциональный предохранительный клапан – гидравлический клапан управления давлением китайского производства под брендом HYING. Устанавливается на стандартную плиту NG20 посадочного размера. Является функциональным аналогом клапанов серии Rexroth того же типоразмера.
Лопастный насос
Лопастный насос является распространённым силовым насосом в гидравлических системах. Работает за счёт вращения выдвижных лопастей, размещённых в пазах ротора, которые прижимаются к внутренней поверхности статора, изменяя замкнутый объём для обеспечения всасывания и нагнетания масла.

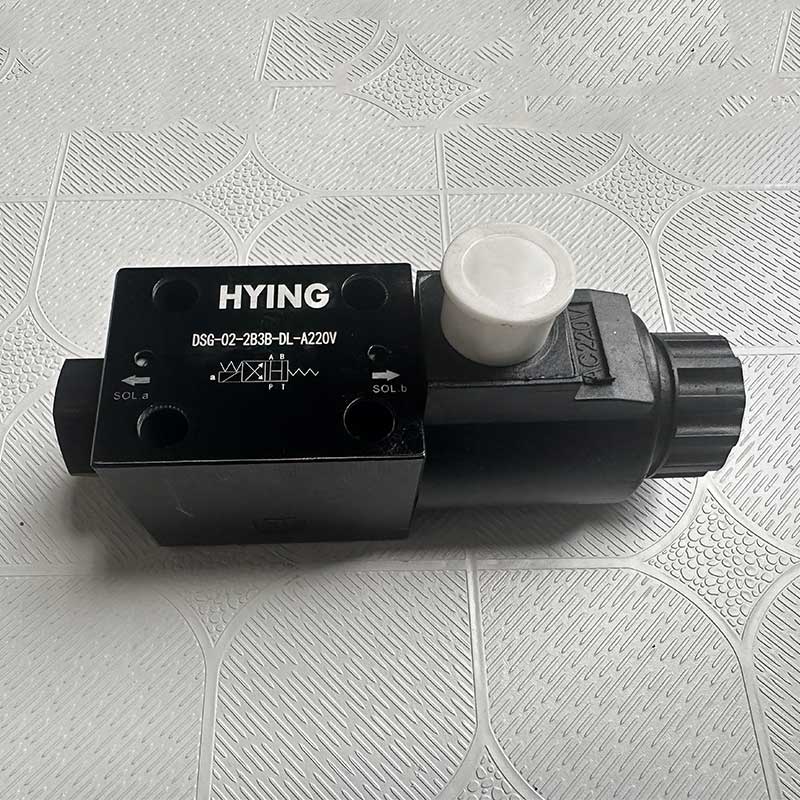

Электромагнитный переключающий клапан DSG-02-2B3B-DL-A220V
DSG-02-2B3B-DL-A220V Полный технический обзор электромагнитного распределителя, четырёхходового, двухпозиционного
Электромагнитный переключающий клапан DSG-02-3C2-DL-D24V
DSG-02-3C2-DL-D24V Полный технический обзор электромагнитного распределителя, четырёхходового, трёхпозиционного
Накладной двунаправленный предохранительный клапан Z2DB6VC-1-40B-315
Z2DB = накладной двусторонний пилотный предохранительный клапан (в корпусе интегрированы две независимые предохранительные вставки). Обычный ZDB имеет только одну группу предохранительного элемента и может ограничивать давление только в одном направлении. Z2DB-VC одновременно ограничивает давление в обеих линиях A и B — защита от перегрузок при выдвижении и втягивании гидроцилиндра.
Электрогидравлические пропорциональные распределительные клапаны 4WRAP6W7-04-30=G24K4-M=00 и 4WRKE16W6-200L-3X-6EG24K31-A1D3M
Расшифровка модели (по стандартному разделению производителя / символ = эквивалентен /) 4WRAP 6 W7 – 04 – 30 = G24 K4 – M = 00
Гидрораспределительный блок
Корпус гидроблока – монолитный блок из алюминиевого сплава или чугуна с внутренними прецизионными каналами, образующими разветвлённую гидравлическую сеть. В корпусе выполнены резьбовые отверстия для установки различных гидравлических клапанов.

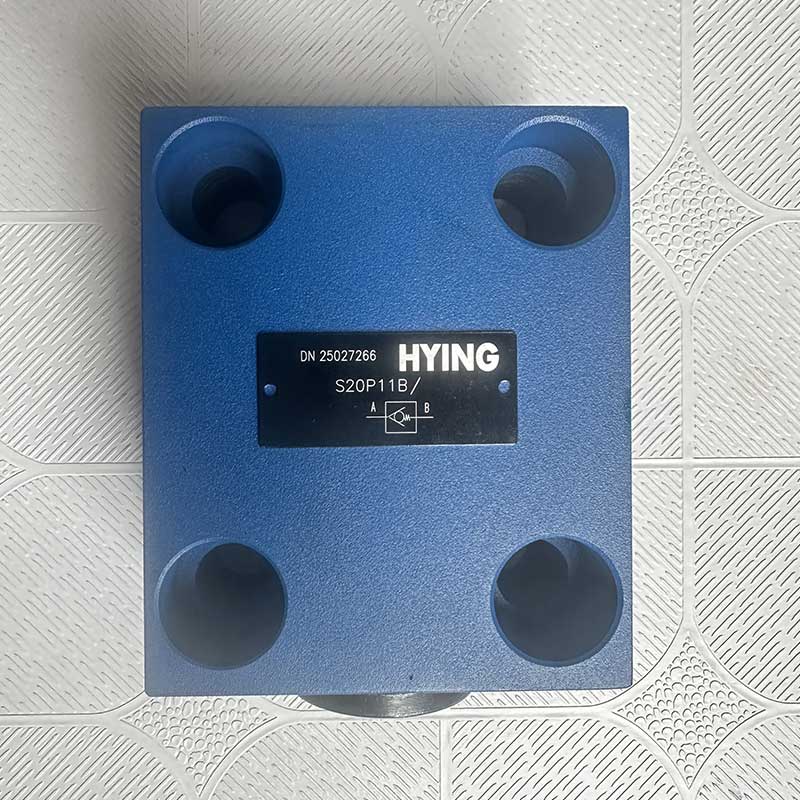

Односторонний клапан S20P11B
