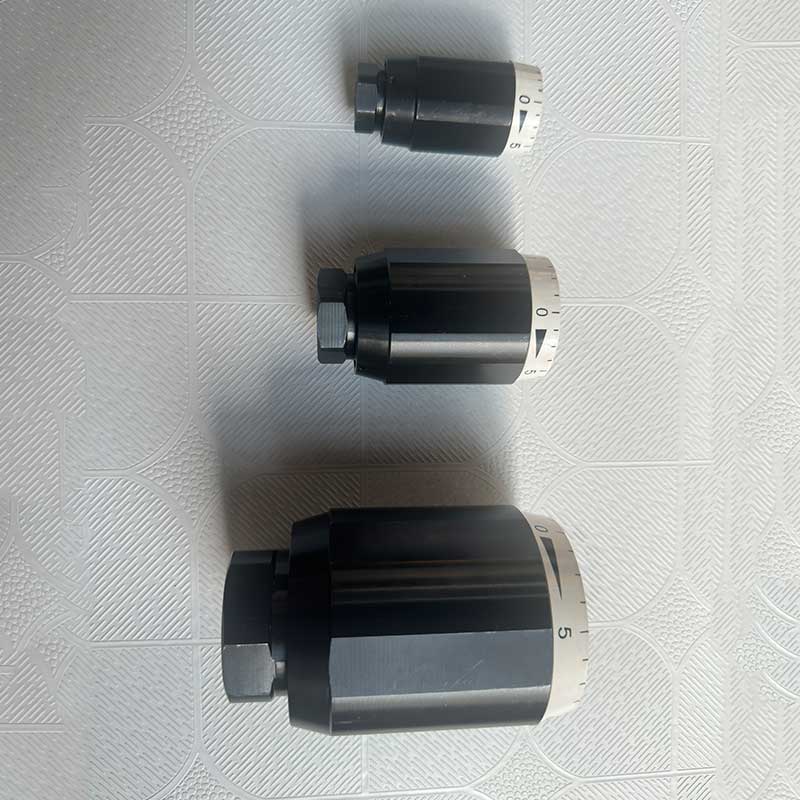

MK6-MK8-MK15 Трубный дроссельно-запорный клапан двустороннего действия
MK6 / MK8 / MK15 Трубные дроссельные клапаны с обратным клапаном (стандарт Rexroth / Huade, серии MG/MK)
Описание
маркер
Сравнительная таблица основных параметров MK6 / MK8 / MK15
| Параметр | MK6 | MK8 | MK15 |
| Условный проход | NG6 | NG8 | NG15 |
| Стандартная дюймовая резьба | G1/4 | G3/8 | G3/4 |
| Метрическая резьба (суффикс /2) | M14×1,5 | M16×1,5 | M27×1,5 |
| Максимальный рекомендуемый расход | 40 л/мин | 60 л/мин | 140 л/мин |
| Максимальное рабочее давление | 31,5 МПа (315 бар) | 31,5 МПа | 31,5 МПа |
| Давление открытия обратного клапана | 0,05 МПа (0,5 бар) | 0,05 МПа | 0,05 МПа |
| Масса клапана | 0,3 кг | 0,4 кг | 1,3 кг |
| Регулирующий механизм | Вращающаяся втулка с верхней шкалой, бесступенчатое регулирование | То же | То же |
| Рабочая среда | Минеральные гидравлические масла; с уплотнениями V – водно-гликолевые эмульсии и фосфорно-эфирные жидкости | То же | То же |
| Диапазон рабочих температур масла | от -30°C до +80°C | от -30°C до +80°C | от -30°C до +80°C |
| Вязкость рабочей среды | 10–800 мм²/с | 10–800 мм²/с | 10–800 мм²/с |
